低边开关的设计：NPN晶体管的电路设计

低边开关是一种利用NPN晶体管控制负载与GND之间电流的电路。这种简单的电路结构，作为通过微控制器GPIO信号驱动继电器、电机等负载的基础解决方案，被广泛应用于工业设备和车载系统中。在低边开关中，尤其容易导致失效的因素有两个：使晶体管切实饱和的基极电阻值，以及针对感性负载的反电动势应对措施（例如二极管、钳位电路）。本文将以这两点为核心，梳理完成设计的整个过程，包括器件选型、损耗、发热、布线及实际装机验证等各个步骤。关于NPN晶体管的基本工作，在“NPN晶体管详解｜低边开关基础”中有详细介绍。关于双极晶体管整体的基础知识，请参阅“双极晶体管｜工作原理及使用方法（NPN/PNP）”。

01NPN低边开关电路的结构

掌握整个电路的结构后，就可以清晰了解电流路径。通过先掌握结构，有助于理解设计参数对各部件的影响。

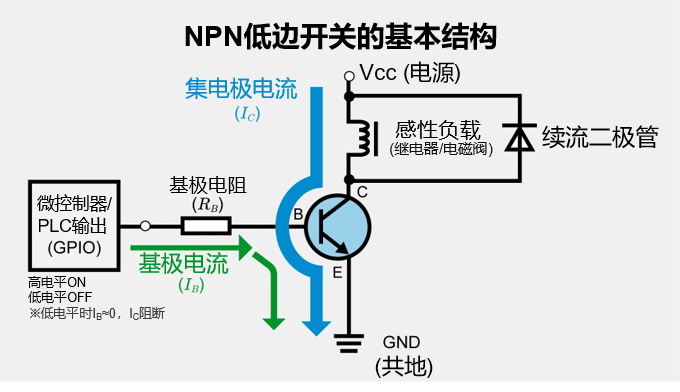

· 低边开关电路整体与电流流向

（电源→负载→NPN→GND／二极管的位置）

低边开关的基本结构是从电源正极引脚经过负载到达NPN晶体管集电极，再将发射极连接至负侧（GND）。电流路径为“电源（+V）→ 负载 → 集电极 → 发射极 → GND”。关于晶体管的结构和引脚功能，在“双极晶体管｜工作原理及使用方法（NPN/PNP）”一文中已经结合电路符号一同进行了讲解。

微控制器和PLC的输出端经由基极电阻RB 连接至NPN晶体管的基极。当I/O引脚输出高电平（HIGH）时，产生基极电流IB，使基极-发射极结处于正向偏置状态。由此产生集电极电流IC，使负载开始工作。当I/O引脚输出低电平（LOW）时，基极电流几乎为零，集电极电流也被切断。另外，GPIO的“高电平（HIGH）输出电压”并不总是与VCC一致。在后续的基极电阻计算中，还需确认技术规格书中的VOH(min)（指定源极电流条件）和I/O电流上限。

驱动继电器、电磁阀等感性负载时，必须使用续流二极管，将其与负载并联，将阴极朝向电源侧（+V），阳极朝向晶体管侧（GND侧）进行连接。在晶体管关断的瞬间，线圈中积蓄的能量会形成向二极管侧循环的路径，从而防止晶体管承受过大的反向电压。在对传感器线圈和灯具的电机绕组进行开关时，也需要同样的权衡考虑。

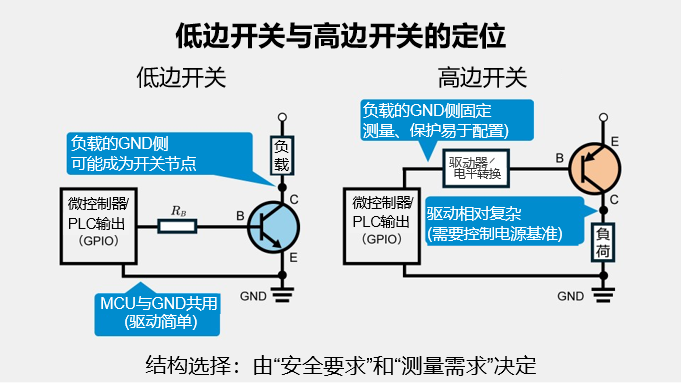

· 低边开关与高边开关的定位

使用晶体管进行负载的开/关切换，有低边和高边两种配置方式。这两种配置的结构根据应用需求，各具优势。低边是将开关配置于负载GND侧的结构，高边是将开关配置于电源侧的结构。具体需要根据安全要求和测量需求来选择。

低边开关的优势在于，可以通过NPN晶体管实现，且能共用微控制器和GND，从而可简化驱动电路。通过1枚基极电阻，可直接通过微控制器输出进行驱动。但是，由于负载的GND侧电位处于浮动状态，在以GND为基准进行电流测量和构建保护电路时，需要特别注意。在注重成本的应用中，低边开关因其电路简洁性和元器件数量少而更具优势。

高边开关由于负载的GND侧始终与GND相连，因此有时在安全性和测量方面具备优势。然而，由于需要P沟道MOSFET（P沟道FET）、PNP晶体管或专用驱动器IC，其驱动电路更复杂。

02NPN晶体管（双极晶体管）的低边开关设计流程

设计从所要求的规格（负载电流、电源电压、GPIO规格）开始。只要按照流程逐步推进，即可完成从器件选型到确定电阻值的工作。在开始设计之前，先确定“将哪些条件（温度、电压、负载波动）作为最坏条件处理”，可以使后续的计算和评估更顺利，从而减少量产时的返工。低边开关因其电路本身较简单，因此前提条件的设定（将哪些值作为“最坏条件”处理）将直接影响设计的成败。

通过“晶体管详解：结构、分类及工作原理基础”可以宏观了解晶体管整体的定位及各类型的特点。

· 基于所要求的规格

确定IC、βforced、IB、RB 的步骤

按以下6个步骤进行设计。

1. 定义负载侧条件。

2. 确认候选晶体管的技术规格书。

3. 根据βforced确定基极电流IB的目标值。

4. 微控制器/PLC的I/O规格核对。

5. 计算基极电阻RB。

6. 确定候选器件。

按照这6个步骤，从负载条件出发，逐步确定所需的器件和常数。各步骤的计算示例会在后续章节中给出。产品确定后，将进入饱度确认阶段。
